3.1技術系統組成

　　3.1.1系統架構和系統構成

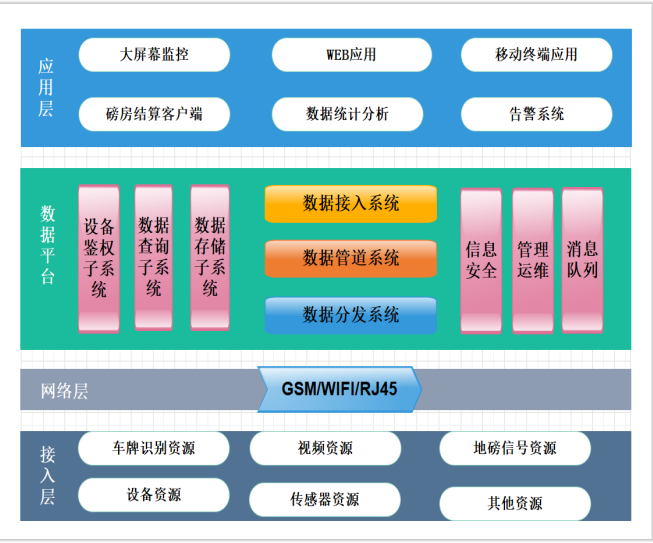

　　系統總架構，采用3層架構實現，數據中心層，交互層（包含云平臺，分廠平臺，卡口中心等）和用戶應用層。系統詳細架構圖如下。

　　系統構成，采用“1+N”的方式構成，即：1個礦山企業大數據智慧監管中心+N個分平臺中心，其中分為生產環節綜合監管系統、銷售環節綜合監管系統、系統后臺綜合監管系統、礦山企業大數據智慧監管中心平臺等多項系統，并配套相應的基礎設施建設。

　　詳細子系統組成如下：

　　1）礦山進出料銷售管理一體化綜合監管系統

　　2）客戶訂單智能管理系統（銷售無人值守系統）

　　3)車輛所裝物料自動識別分析系統

　　4）車輛篷布自動識別系統

　　5）道閘車牌識別管理系統

　　6）卡口防逃逸監管系統

　　7）礦山及外部視頻監控管理

　　8）生產車輛轉運無人值守管理系統

　　9）運輸車輛智能監管系統

　　10）礦山智慧大數據和視頻監控管理系統

　　11）智慧生產線管理系統

　　12）智慧料倉裝料監管系統

　　11）綜合后臺管理系統

　　13）移動端APP

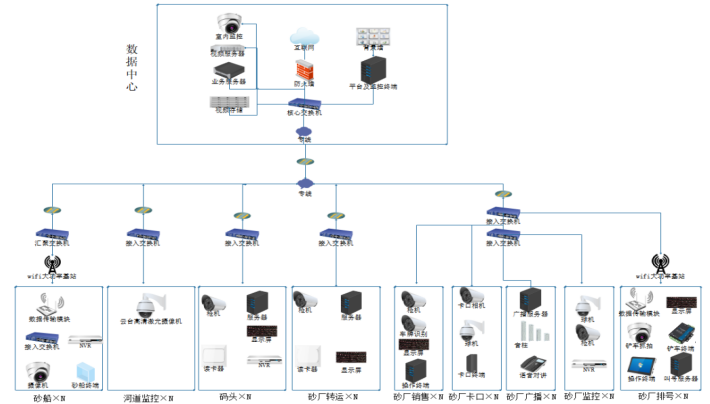

　　3.1.2項目系統管理網絡拓撲示意圖
